BOLTO@

Dopo varie riflessioni legate soprattutto alla dimensioni dei tavoli, vi allego la bozza della v3 del layout. La base del layout è la T capovolta, dove il lato piatto è lato muro e dedicato al posizionamento dello staff. A sinistra della funicolare saranno posizionati altri 1 o 2 tavoli in base a cosa avremo a disposizione. La metro cambia passando ad 1 linea A/R sicura ed una seconda linea opzionale (sempre A/R) ma più corto. Nella parte bassa, l'idea è di inserire uno scalo merci ed uno ferroviario (per dare massimo spazio all'esposizione dei treni). Al momento la diga non trova una collocazione precisa, ma mi piacerebbe comunque inserirla, casomai stavolta a spaccare la city, con ponti stradali e non ferroviari, e con una sorta di lago a sinistra (da capire). Ho ipotizzato anche una sorta di spiaggia alla base della funicolare, quindi se abbiamo una spiaggia sarebbe molto gradita Altra sezione in corso di allocazione è una zona movimento terra, con scavo ribassato. In ogni caso, appena avremo maggiore materiale iscritto, organizzerei qualche videochat per confrontarci e capire come evadere alcune tematiche tecniche (sostegni, tavoli ribassati, alimentazione, ...). Ciao layout - v3.bmp

Iscritto!

Ma qualcuno, per caso, ha una stazione dei bus? Ciao

Inizio ad allegare le prime ipotesi di layout in attesa di capire quanto spazio possiamo occupare in sala (e quale sala). Al momento, in lista, abbiamo 28 modulari e più di 20 treni. Il layout prevede una sezione urbana di base (testa) ed una sezione variabile intorno alla quale gireranno i treni in 2 o più anelli (da capire in base allo spazio a disposizione). La sezione variabile conterrà l'area agricola ed l'area industriale (carico e scarico merci). Usiamo questo topic per tracciare il materiale che si desidera mettere a disposizione allegando, per favore, dimensioni e foto. Quindi, sotto con i commenti e/o suggerimenti, proposte, desiderata... Ciao layout - v1.bmp layout - v2.bmp

Ciao a tutti! Apro questo topic per discutere in merito alla possibilità di avere all'evento un'area dedicata al movimento terra con i Technic. Cosa ne pensate? Chi sarebbe disponibile e con cosa? A fronte della disponibilità/partecipazione valutiamo se e cosa fare. Ciao

Ciao a tutti, fiduciosi che sia l'anno buono dopo la pandemia, creo questo topic per iniziare ad organizzare le idee per il diorama comunitario. In attesa dell'apertura delle iscrizioni, possiamo raccogliere: - adesioni - materiale - proposte A seguito di uno primo giro di valutazioni buttiamo giù un layout ed un piano d'azione. In attesa del vostro contributo vi ringrazio in anticipo della collaborazione.

Spriamo...

Come preannunciato, ecco il terzo video e relativo test, ma questa volta con il doppio binario!

Provo a recuperare un pò questo topic e tornare su un tema che potrebbe interessare chi partecipa ai diorami: l'alimentazione dei treni 9v. Sotto trovate un primo prototipo (abbastanza stabile) del box di alimentazione che ho pensato per una navetta aeroporto-stazione (ma che con poco potrà essere convertita a metropolitana, per cui i lavori sono ancora in corso). Per chi ha buon occhio, ho usato un NodeMCU 12F ed un L298N (perché basato su due binari - prossimo test). Il tutto alimentato con un alimentatore 12V-8A. Ciao

Ciao, purtroppo seguendo la guida del sito The Pi non sono riuscito a far funzionare il tutto su Pi4B. Seguendo questo video invece funziona (escludendo la parte del forwarding). Cerco di capire quali passaggi sono veramente necessari e li riporto qui per condivisione. Ciao

Complimentandomi per l'ottimo lavoro, per chi affrontasse ora l'installazione di node-red, il comando aggiornato da eseguire è il seguente: bash <(curl -sL https://raw.githubusercontent.com/node-red/linux-installers/master/deb/update-nodejs-and-nodered) Ciao

Nel mentre che finisco il refactoring, per chi volesse, qui trovate il sorgente. https://github.com/mamato81/ATS.git Ciao

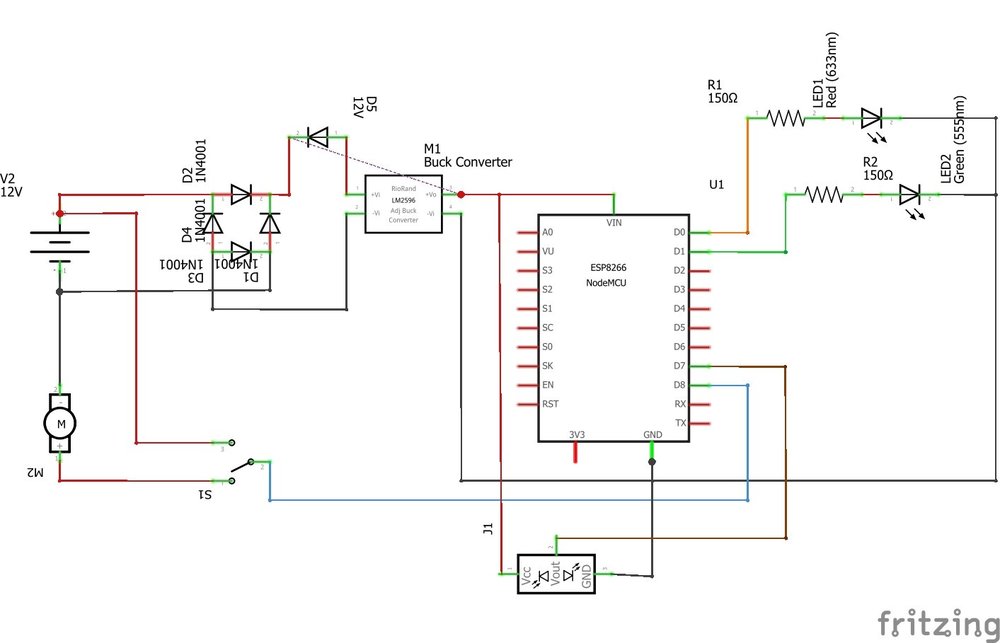

Considerando che io e Fritzing ci stiamo ancora conoscendo, questa è la bozza del nodo per la gestione delle sezioni di tracciato. Non ho trovato il relé tra i componenti e quindi ho messo un "switch" rappresentativo. Il ponte raddrizzatore lo sto prendendo come componente, a seguire del quale pensavo di metterci un altro diodo per evitare che passasse nulla superiore ai 12V (per le sezioni ad alta velocità) e sovraccaricare troppo il convertitore DC-DC. Come board ho messo quella su cui sto sperimentando, ma servendo pochi pin si può tranquillamente pensare ad una unità più piccola. Ciao

Ora mi è più chiara la direzione! Allora, procederei come segue: riorganizzo il codice in modo che il controller sia gestito da una CU integro la gestione tramite HTTP integro la scrittura su FS Personalmente concordo con l'idea di creare librerie comuni, ma proverei a gestire il codice dei controller a cluster, soprattutto per evitare che poi diventi una insieme di codice non sempre affine allo scopo e che per funzionare ci chiede configurazioni fin troppo complesse. Se siamo tutti concordi su questo approccio, inizierei ad identificare i cluster (quello che su hai definito ControlType) e tracciare le librerie. La butto lì: MotorControl TrackControl StationControl LevelCrossingControl LightsControl ... Cosa ne pensate? Ciao

Si, gli ho dato un occhio (i miei complimenti) e questo we vedo di allinearmi a quanto fatto (topic, logiche di base, ...) così da iniziare a capire come fare un unico sorgente. Ciao

E di cosa! Anzi, abbiamo già una idea sulle prossime direzioni da intraprendere

Perché i semafori ferroviari sono su due colori (rosso/verde) o bianchi per il direzionamento degli scambi Se poi vogliamo fare il semaforo stradale non è un problema, ma ha senso fare un controller dedicato. Ciao

Finito di scrivere lo sketch per la gestione dei comandi ricevuti tramite MQTT. Il codice dovrebbe adattarsi senza problemi a qualunque microcontrollore basato ESP8266, ma farò qualche prova più avanti. Nel mentre mi serve un aiuto: come faccio a proteggere un componente dall'inversione di polarità in ingresso? Ho visto che si possono usare diodi i tipo schottky o zener, ma non ho capito bene come comporre il circuito... suggerimenti? Ciao

Piccolo update: sono riuscito ad utilizzare i json come payload dei messaggi mqtt. Libreria utilizzata è https://arduinojson.org/, ben fatta e ben documentata. Ciao

Bene, le prospettive aumentano in continuazione! Per ora ho optato per un NodeMCU per semplicità e non avendo problemi di consumi per come sto immaginando il tutto nella mia testa (prelevo la corrente di binari). Ieri sono riuscito, con qualche invettiva, a far girare MQTT sul ESP-12 ed imbastito le librerie (scritte in C) per i semafori (x2 led 3mm) ed i modulatori di velocità (L298N). Appena ho tutti i componenti sotto mano finisco di assemblare e testare, così da mettere tutto su GitHUB. Trovo un'ottima idea la videoconferenza (possiamo usare Hangout o WebEX) per confrontarci e capire a che punto siamo. Ciao

Ciao, è da un pò che seguo il progetto con interesse ma preso da lavoro ed altri impegni ho dovuto mettere le varie idee nel cassetto per riprenderle in un secondo momento. Bé, ora (purtroppo) abbiamo fin troppo tempo libero ed ho ripreso appunti e progetti. Confesso che mi sono concentrato più sull'automazione del 9V per i diorami ma partendo comunque dai principi del progetto. Pera ora mi sono concentrato su due idee: Un controllo di stazione Componenti: NodeMCU (ESP8266 ESP-12E), L298N (con cui alimento controller e componenti), sensore IR, led semafori, resistenze Idea: quanto il treno passa davanti al sensore viene rallentato (L298N) fino a fermarsi in stazione accendendo i semafori Nodo di controllo per la circolazione di più treni sullo stesso binario Componenti: NodeMCU (ESP8266 ESP-12E), buck converter, sensore IR, relé Idea: il treno passa davanti al sensore e toglie corrente alla sezione precedente Il tutto comunica con una CU per la configurazione iniziale, lo stato di circolazione ed eventuali comandi diretti. Appena avrò tutti i componenti e potrò fare un test, vi condivido il codice per i controllori e lo schema elettrico. Ciao P.S.: complimenti a tutti per l'ottimo lavoro!

A meno di imprevisti, vengo molto volentieri!

Ciao! Perdonate il ritarto, ma causa lavoro non sapevo se fossi riuscito a liberami, c'è ancora posto? Posso portare qualche treno per il diorama (e qualche binario 9V se può essere utile) e poi qualche mezzo Technic. Per i Technic, non è necessario uno spazio, tanto li faccio camminare per l'esposizione (o fuori) Purtroppo, sempre causa lavoro, posso partecipare solo domenica. Ciao!

Se non è un problema, verrei volentieri anche io.

Ciao Gioppa, felice di sapere che sarai dei nostri! Quest'anno si stava valutando la possibilità di avere un'area rialzata, tu hai qualcosa di utile in merito? Ciao
